2007年4月,美国第二大次级房贷公司新世纪金融公司破产,揭开了次贷危机(全称次级房屋借贷危机)的序幕,投资者开始对按揭证券的价值失去信心,引发流动性危机,随之,危机由房地产市场蔓延到信贷市场,许多金融机构和他们的客户损失惨重,进而演变为全球性金融危机,成为了21世纪初世界经济大衰退的一个重要部分,引发了2008年金融海啸(或称2008年世界经济危机)。
此次危机不仅造成了全球股市的大崩盘,也给欧美大型金融机构带来了巨大的灾难性影响,公司市值遭遇了严重的下挫。

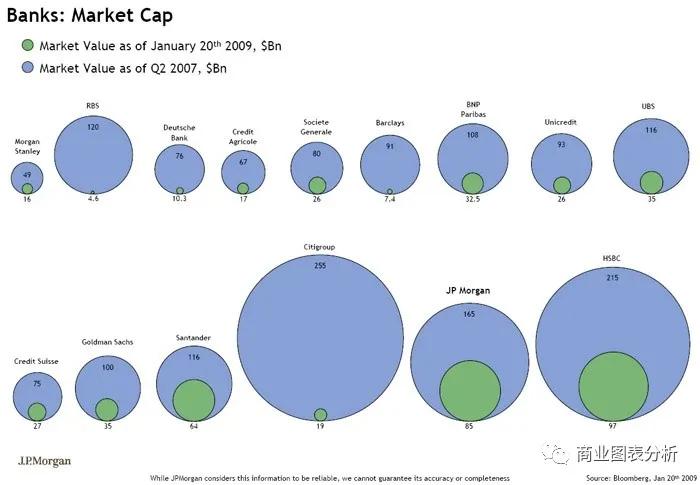

JP Morgan为了形象化展示金融海啸对欧美大型金融机构股票市值的巨大影响,画了这么一幅图:
该图将欧美15家大型金融机构2009年1月20号的市值与2007年2季度金融危机尚未爆发时的市值做了一个比较,读者通过比较代表2007Q2市值的蓝色气泡与2009年1月20号市值的绿色气泡,以了解每家银行的市值下降了多少。
但是如果仔细观察两个颜色气泡的大小,再去和代表具体市值的数据标签进行对比,可以发现气泡的大小并不对应数值间的差异。
比如我们对比下方右二的JP Morgan的两个气泡,蓝色气泡的面积至少是绿色气泡的3倍,但是实际上数值的差异只有不到两倍。
这幅图用了气泡的直径来对数值进行编码,是有严重问题的,会造成图表阅读者的误解。
我画了10个样式来优化这个图表。

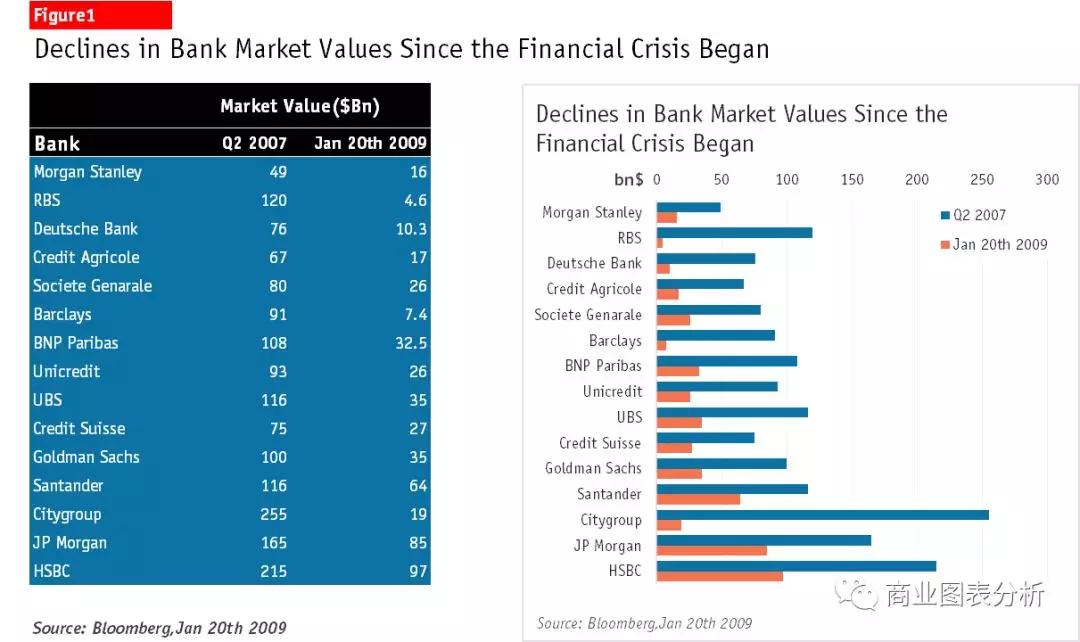

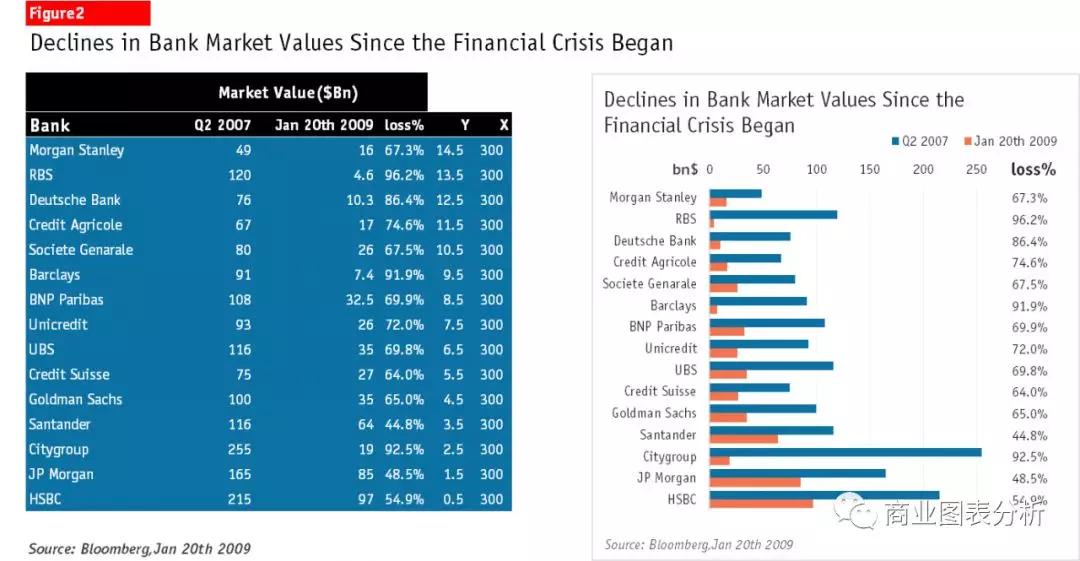

样式 1
簇状条形图
样式 2
显示第2指标的簇状条形图

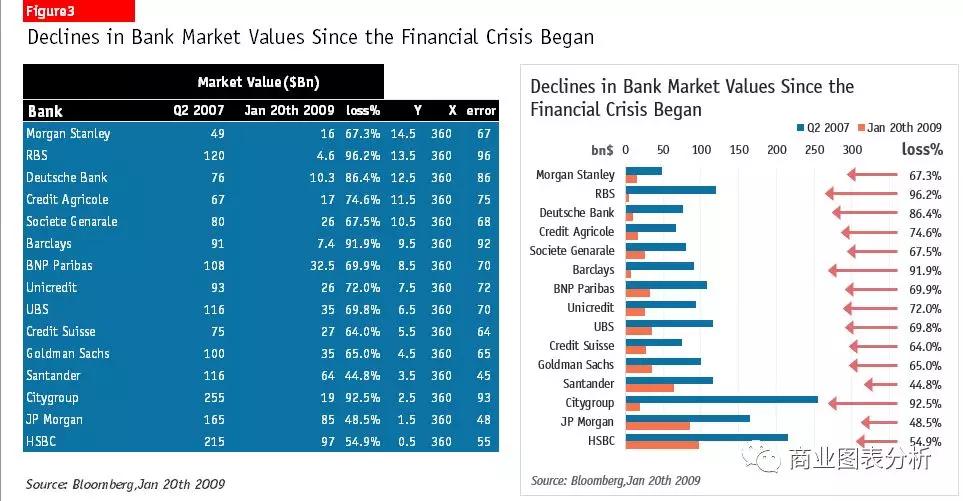

样式 3
显示增减幅箭头的簇状条形图

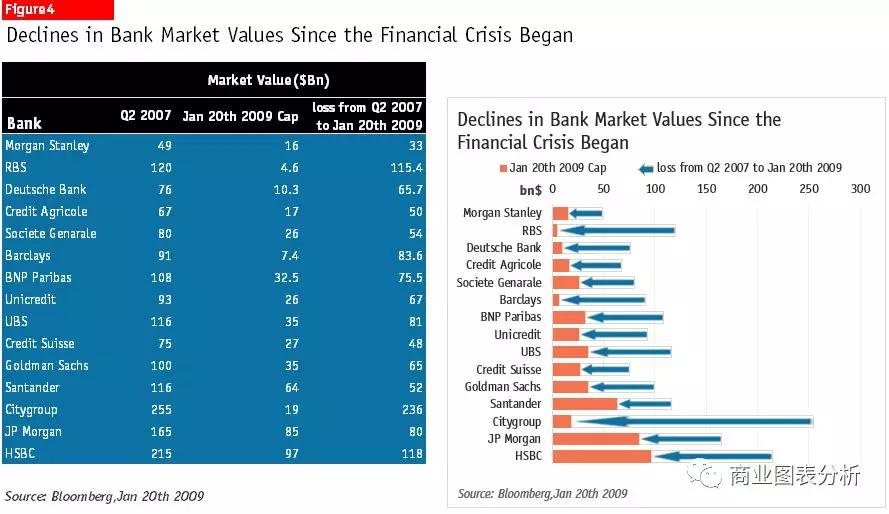

样式4
用箭头显示损失市值的簇状条形图

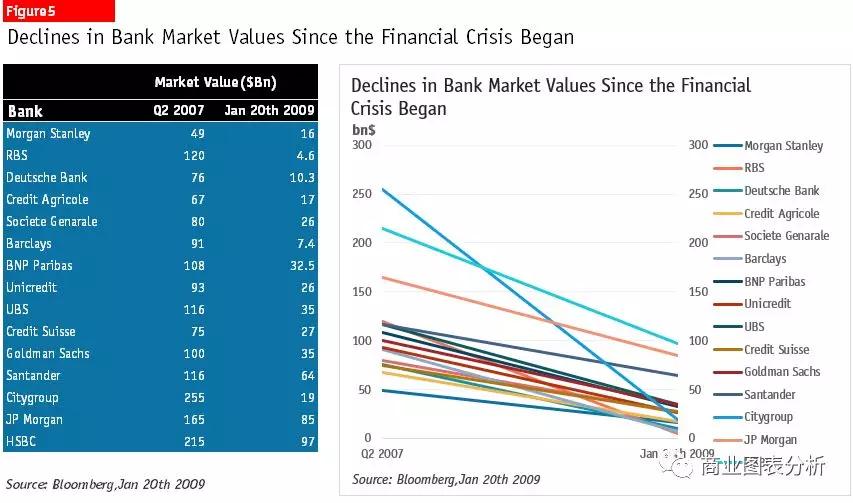

样式5
斜率图

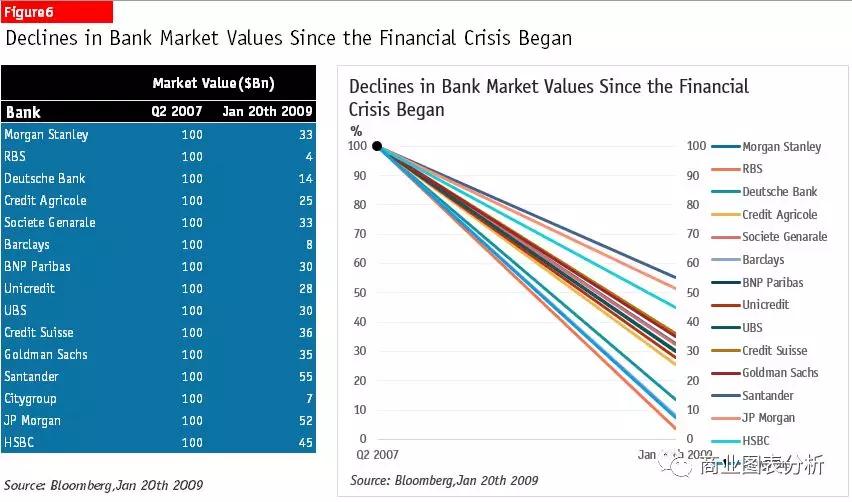

样式6
百分比变化斜率图
这两个斜率图也有一点瑕疵,系列过多,不是很好的选择。
样式7
滑珠图

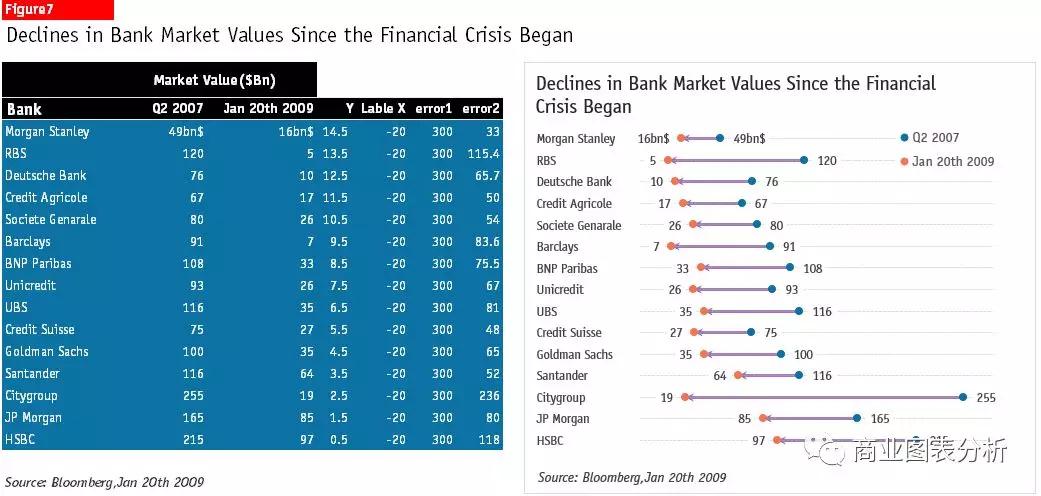

样式8
杠铃图

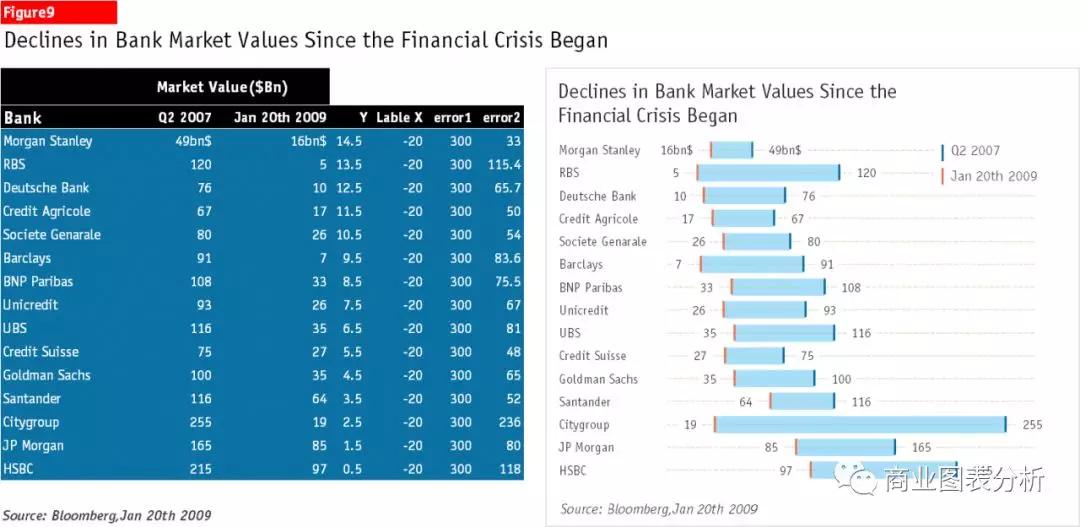

样式9
杠铃图的变形

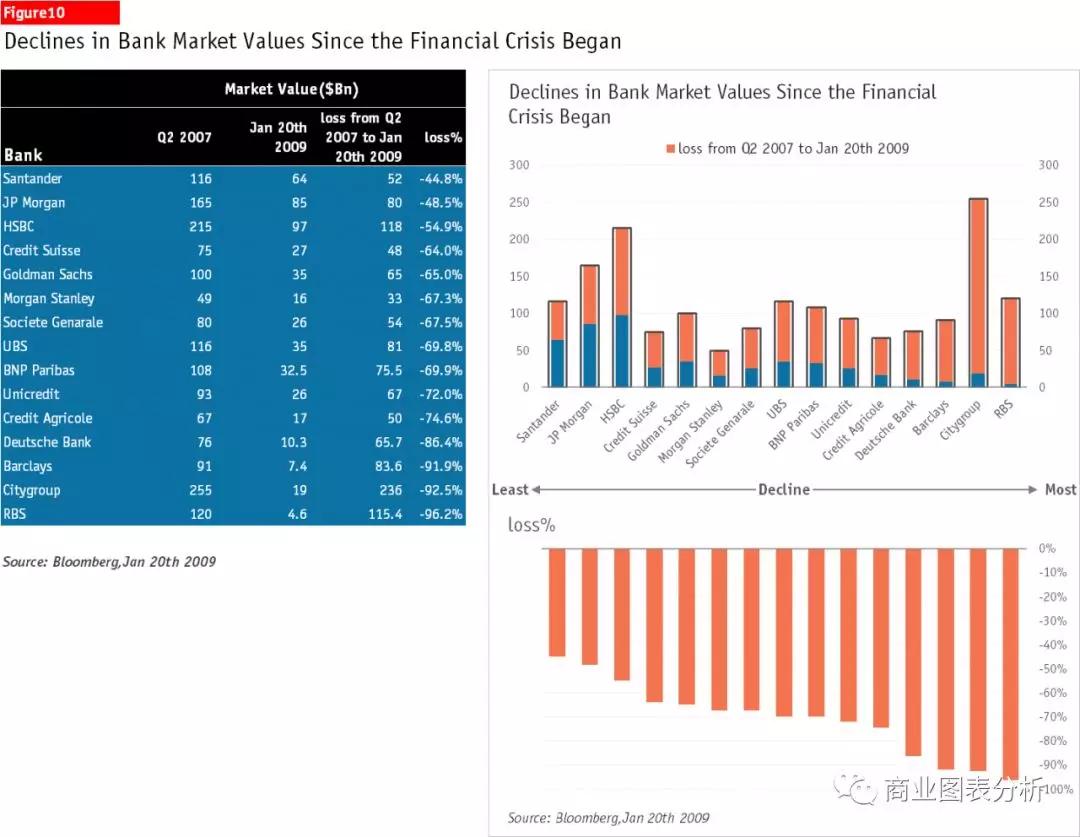

样式10
双柱形图
亲爱的读者们,你觉得还有更多选择么?欢迎留言发表你的见解。
